經(jīng)常使用環(huán)氧地坪的用戶很多都會(huì)反饋環(huán)氧地坪產(chǎn)生裂縫的問(wèn)題，地坪的裂縫有很多種，比如結(jié)構(gòu)裂縫、彈性裂縫、應(yīng)力裂縫等，不同的裂縫所處理的方法都是不一樣的，下面我們就帶著大家一起看看環(huán)氧地坪產(chǎn)生裂縫的原因和應(yīng)對(duì)方法。

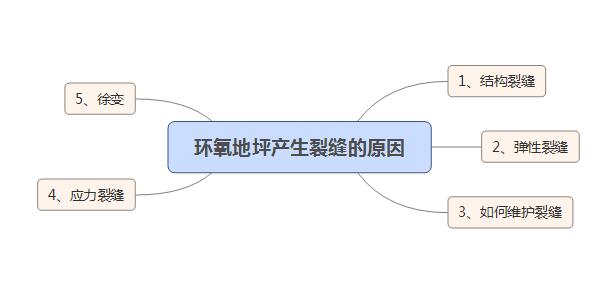

環(huán)氧地坪產(chǎn)生裂縫的原因

1、結(jié)構(gòu)裂縫

a.首要是因?yàn)榈鼗�未壓�?shí)或因受力不均勻?qū)е掳l(fā)作不均勻沉降；

b.體現(xiàn)：一般發(fā)作在受力后的相鄰板塊間、墻邊、柱腳等處，開(kāi)裂處有顯著凹凸感；開(kāi)口較寬，上寬下窄，貫穿整個(gè)板塊。

c.預(yù)控辦法：按規(guī)劃要求及施工標(biāo)準(zhǔn)，地基需分層回填、碾壓密實(shí)（密實(shí)度大于0.93）；相鄰板塊之間添加傳力桿；柱腳預(yù)設(shè)阻隔物與地坪脫開(kāi)等。

2、彈性裂縫

a.因?yàn)榛炷�土彈性或配筋不匹配、未合理設(shè)置彈性縫、后切縫未到達(dá)規(guī)劃深度形成為最常見(jiàn)的裂縫問(wèn)題；

b.體現(xiàn)：在板塊1/2或1/3處呈現(xiàn)規(guī)則性裂縫；

c.預(yù)控辦法：合理配置鋼筋及在混凝土內(nèi)添加尼龍纖維、合理規(guī)劃切開(kāi)縫、切開(kāi)深度到位、嚴(yán)格控制混凝土的塌落度、水灰比即可解決。一般主張?jiān)诨炷�土中參加鋼纖維、尼龍纖維或面層綁扎鋼筋或鋼絲網(wǎng)片。

3、如何維護(hù)裂縫

a.為及時(shí)進(jìn)行水維護(hù)或維護(hù)不到位，或在尚未到達(dá)規(guī)劃強(qiáng)度就過(guò)早運(yùn)用；

b.首要體現(xiàn)為龜裂現(xiàn)象，并隨同表面強(qiáng)度下降、起灰、翻砂等現(xiàn)象；

c.維護(hù)應(yīng)根據(jù)混凝土反響、氣候等狀況而定，一般入模后20小時(shí)后澆水維護(hù)，假如過(guò)早進(jìn)行水維護(hù)會(huì)形成混凝土強(qiáng)度不高，過(guò)晚則表面呈現(xiàn)如龜背般裂紋；合理的維護(hù)為前三天內(nèi)，每?jī)蓚�(gè)小時(shí)澆水一次，7天后能夠每天澆水兩次。

4、應(yīng)力裂縫

a.首要呈現(xiàn)在邊、角、有撓度等應(yīng)力會(huì)集的區(qū)域

b.體現(xiàn)：在邊角等應(yīng)力處、不同資料處呈現(xiàn)有規(guī)則的裂縫

c.預(yù)控辦法：在裂縫發(fā)作之前沿應(yīng)力開(kāi)展方向切開(kāi)引導(dǎo)，或與應(yīng)力開(kāi)展筆直方向切開(kāi)以橫斷；

5、徐變

a.首要因?yàn)榈厣显谶\(yùn)用過(guò)程中遭到來(lái)自叉車、鏟車膠輪重復(fù)點(diǎn)重壓、開(kāi)釋而形成；

b.體現(xiàn)：鏟車膠輪重復(fù)通過(guò)區(qū)域發(fā)作的細(xì)小裂紋，幾乎沒(méi)有寬度，一般是表面裂縫；

c.預(yù)控辦法：規(guī)劃時(shí)需充分考慮輪壓（點(diǎn)荷載），恰當(dāng)舔加尼龍纖維。這種裂紋不會(huì)影響地坪的正常運(yùn)用。

環(huán)氧地坪產(chǎn)生裂縫應(yīng)對(duì)方法

面漆硬度不宜過(guò)高，應(yīng)注意涂料配方中涂膜的柔韌性；應(yīng)在頭道漆充分干透后再涂二道漆；通過(guò)試驗(yàn)解決涂層的配套性，一般使底漆涂層和面漆涂層的硬度、伸縮性接近；面漆的揮發(fā)組分不宜過(guò)多；施工中每道涂膜不宜過(guò)厚；應(yīng)注意催干劑的用量和搭配；應(yīng)避免在有污氣的環(huán)境中施工和長(zhǎng)時(shí)間使用；色漆應(yīng)充分?jǐn)嚢杈鶆蚝笤偈┕ぃ蛔⒁馔苛系氖褂铆h(huán)境溫度.

上面就是針對(duì)“環(huán)氧地坪產(chǎn)生裂縫的原因和應(yīng)對(duì)方法”的詳細(xì)介紹，如果想了解更多歡迎咨詢我們！
