河南秀地公司硅PU球場施工材料所用是近年來在體育運動場地得到廣泛應用的新型籃球場材料，主要成分為、聚氨酯、硅PU、丙烯酸材料特點是安全環保、延展性好，其中優秀的耐候性適應在不同氣候環境中廣泛應用，獨特的減震和彈力性能對預防運動傷害具有深刻意義。

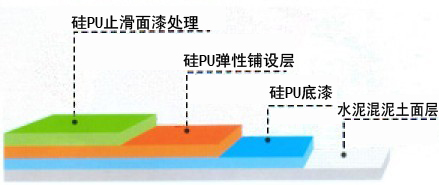

　　一、河南硅PU球場施工基礎處理：

　　基礎要求平整度好，無裂縫、脫皮等情況，瀝青混凝土要求有足夠的強度及密實度。如是水泥混凝土基面的，要在其表面做一道底漆處理。新水泥基礎需在無降水天氣中曝曬20天以上，待水泥地中水份充分蒸發；舊的水泥地面需進行打磨和平，保證地面光滑無粉塵，增強球場硅PU層與水泥地面的粘和性。

　　二、鄭州硅PU球場施工彈性層：

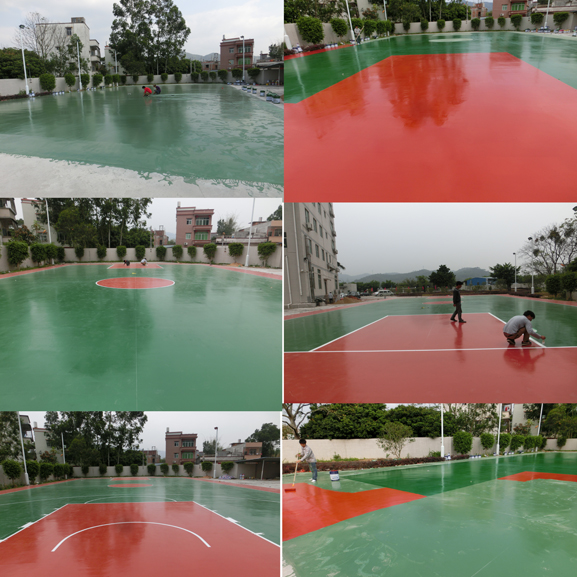

　　彈性層施工前應仔細檢查確認基礎處理完后方能進行彈性層施工，彈性層為單組份材料，只需用稀釋劑調節合適施工稠度，用齒刮板涂于基面，每道涂刮厚度不能超過2.0mm，每道涂刮時間間隔以前一道干固為準（一般約10小時，具體視現場天氣情況而定）直至涂刮至所需厚度。涂刮時注意流平效果，若不能流平刮齒痕跡，需多加稀釋劑以保證表面流平。若氣溫較低（＜10℃以及相對濕度較低＜60%＝，需加入（3~8%）水攪拌均勻后涂刮，以加速材料固化，減少間隔時間，具體加水量視現場天氣而定，應避免在猛然陽光照射下施工。彈性層干固后，用積水法測試表面平整度，積水處修補平整，表面若有粒狀雜物或堆積處需用磨機或其它工具修整平后才能進行加強層施工。

　　三、硅PU球場施工面層：

　　面層為雙組份水性材料，必須按規定比例（A組：B組=9：1（重量比））把兩組份充分攪拌均勻，（配比不準會影響面層的固化效果，直接影響面層的使用性能）加水稀釋施工稠度，一般加入50~80%（TB-205重量計算，根據現場實際情況而定），用專用噴槍分多道噴涂于加強層面上。需表面粗糙的加入專用砂進行噴涂便可。最低溫度低于5℃不適宜施工，施工后保持10小時無水浸泡。

　　四、各類球場面層參考做法：

　　A、籃球場：分三道噴涂，第一、二道加15%（TB-205重量計算）專用砂，每道用量約為0.15kg，第三道不加砂（用量約為0.1kg），加砂時，應先將A組份與專用砂攪拌均勻，再加入B組份攪拌均勻，再加水稀釋；三秒禁區應做三道加砂的，一道不加砂（共四道）

　　B、網球場：分三道噴涂，第一道加30%砂，第二道加20%砂，第三道不加砂。

　　C、羽毛球、排球場：不加砂噴涂三道。

　　五、硅PU球場施工劃線：

　　按標準尺寸量度定位，標出界線位置，用美紋紙沿界線兩邊貼在球場上，用專用劃線漆（TB—207）涂刷于美紋紙間，待表面干后撕掉美紋紙。為雙組份材料，必須按規定比例（A:B＝9：1）把A、B兩組份充分混合均勻，分兩道涂刷。若球場表面為粗糙面，第一道可加20%面層專用砂涂刷，以防滲邊。

當前已輸入1157個字符, 您還可以輸入8843個字符。 語言切換 常用API 獲得整個html的內容 獲得內容 寫入內容 追加內容 獲得純文本 獲得帶格式的純文本 判斷是否有內容 使編輯器獲得焦點 獲得當前選中的文本 插入給定的內容 可以編輯 不可編輯 隱藏編輯器 顯示編輯器 設置編輯器的高度為300 創建編輯器 刪除編輯器 編輯器是否獲得焦點 編輯器失去焦點 獲取草稿箱內容 清空草稿箱 @ 百度ueditor版權所有
